Shandong TaoFong CNC Machine Tool Co., Ltd. yra viena iš pirmaujančių aliuminio 5 ašių cnc frezavimo staklių gamintojų ir tiekėjų Kinijoje, taip pat palaiko individualų aptarnavimą. Sveiki atvykę iš mūsų gamyklos įsigyti aukštos kokybės aliuminio 5 ašių cnc frezavimo staklių. Galimas geras aptarnavimas ir priimtina kaina.

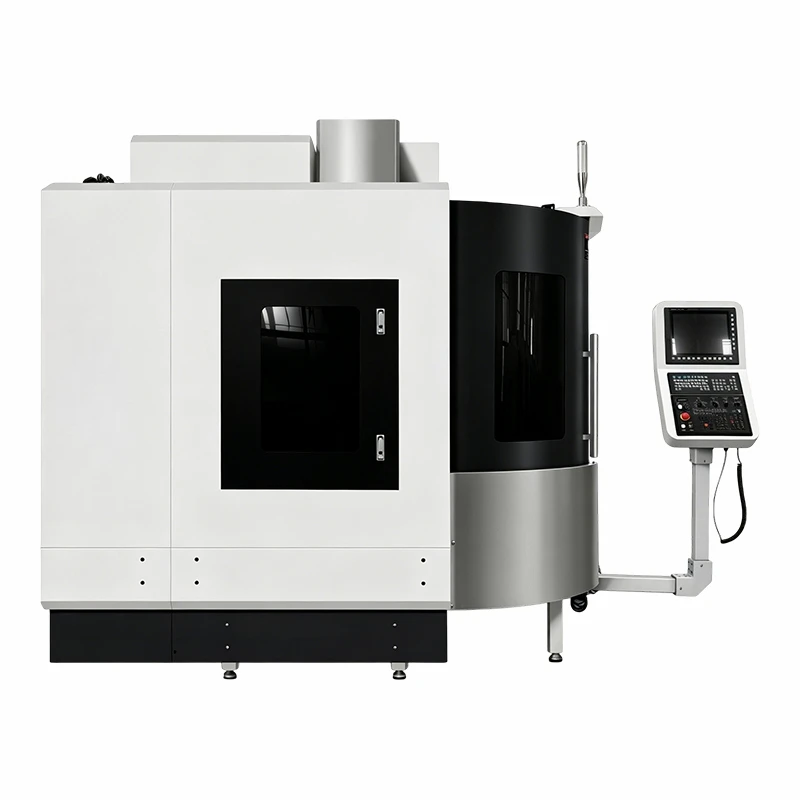

Aliuminio 5 ašių cnc frezavimo staklės AMC700 turi specialią greito -greičio, didelio tikslumo 3+2 penkių- ašių CNC įtaisų padėtį, galinčią labai produktyviai ir tiksliai apdoroti aliuminio lydinį. Skirtingai nuo bendrosios-paskirties , kuri apima aliuminio optimizavimo technologiją, 3+2 padėties nustatymo lankstumą ir ekonomiškumą-efektyvumą. . Siekdami išspręsti šias problemas, mes pritaikėme 3+2 padėties nustatymo principą: dvi sukimosi ašys A ir C naudojamos aliuminio ruošinio{11}}padėčiai nustatyti idealiai; Tada šiuo pagrindu atliekamos trys-linijinės-ašys XYZ, pasižyminčios geru stabilumu ir pjovimo efektyvumu, todėl šias problemas išspręsti bus labai paprasta. Taikoma apdorojant įvairius aliuminio gaminius, pvz., 6061, 7075, 5052{18}}aliuminio lydinius ir jų kompozitus; Teikia didelio-tikslumo, greito{20}}apdirbimo metodus mažomis sąnaudomis lengvoms automobilių dalims, 3C elektronikos komponentams, Arian aliuminio dalims, liejimo pramoninei aliuminio pramonės gamybai.
Produkto privalumai
Aliuminis-Optimizuotas 3+2 padėties nustatymas ir didelis tikslumas
AMC700 yra nebrangi-aliuminio specialios paskirties penkia-ašis; jame yra du varikliai: vienas tiesiogiai maitinamas nuolatinės srovės elektra, o kitas tiekiamas per šepetinę apviją, kad padidėtų galia, naudojant bešepetinę technologiją. Vienkartinis suspaudimas, kad{5}}apdorotumėte aliuminio ruošinius iš kelių kampų ir kelių{6} paviršių; Jis pašalina susikaupusius nuokrypius, atsirandančius dėl pasikartojančių spaustukų, ir sumažina atmetimo koeficientą žemiau 0,8 % - Efektyviai išsprendžia plonasienių aliuminio komponentų deformacijos problemą daugia{11}}apkaboje. Įrengta pažangi šiluminės paklaidos kompensavimo technologija ir aliuminio{13}}specifinės pjovimo parametrų lentelės, leidžiančios autonomiškai reguliuoti pjovimo greitį ir eigos atstumą{{14}.
Kompaktiška konstrukcija ir aliuminio{0}}pritaikyta konfigūracija
Bendri matmenys yra 2800 * 2500 * 2900 mm, o grynasis svoris yra apie 11 t; Jis yra mažo-dydžio vertikalios formos, kuriam tereikia 16-20 kvadratinių pėdų, kad užimtų žemės plotą dirbtuvėse arba C{10}klasės elektronikos gamybos gamykloje. 700 × 700 mm darbinio stalo matmenys yra tinkami apdirbti mažus{11}} ir vidutinio dydžio aliuminio gabalus, įskaitant aliuminio lydinio korpusus, plonasienes dalis ir aliuminio formą. Standartiškai sukonfigūruota su 36 -stočių svirties- tipo įrankių dėtuvės, kuri gali pakeisti įrankį vos per dvi-su --sekundės ir palaiko įvairius procesus, pvz., frezavimą, gręžimą, skylių grubinimą, aliuminio dalių sriegimą. Jame galima pasirinkti aliuminio drožlių šalinimo robotą arba vakuuminį spaustuką, kuris gali atitikti reikalavimus skirtingu metu.
Didelio-efektyvumo aliuminio apdorojimas ir neprilipimą{1}}saugantis dizainas
AMC-700 turi tiesioginę 15 kilovatų galios pavarą, kuri palaiko maksimalų pjovimo greitį iki 12000 aps./min. ir gali būti važiuojama didžiausiu greičiu, atsižvelgiant į vartotojo poreikius. Aliuminio apdirbimas padėties režimu 3+2 naudojamas trumpoms, standžioms pjaustyklėms, siekiant sumažinti vibraciją pjaunant; taigi šis metodas gali padidinti aliuminio pjovimo našumą iki 50%.
Kaina{0}}Efektyvus ir paprastas valdymas
Palyginti su septynių -ašių aliuminio-apdirbimo mašinomis, AMC700 pradinės investicijos ir eksploatavimo išlaidos yra 35 proc. mažesnės; Todėl jis tinka mažoms-ir-vidutinėms įmonėms aliuminio gaminių gamintojams. , Yra patogi 3+2 padėties valdymo programa; pasirenkami modeliai apima Fanuc, Siemens ir GSK serijos CNC sistemas; aliuminio apdirbimo parametrų bibliotekoje yra iš anksto įdiegtų šešių standartinių aliuminio tipų -nustatymų: 6061-T3, 7075-T4/5/6/9-RC, 5052. Trijų ašių aliuminio pjovimo operatoriai pripranta gana greitai po mokymosi, todėl gali sumažinti įmonės mokymo išlaidas.
Gaminio pagrindiniai techniniai parametrai
|
SPECIFIKACIJOS |
Vienetai |
AMC700 |
|
X/Y/Z-ašies judėjimas |
mm |
800/650/650 |
|
Maks. atstumas nuo veleno galo paviršiaus iki C-ašies disko paviršiaus |
mm |
30-680 |
|
Maksimalus atstumas nuo veleno centro iki C-ašies disko paviršiaus 90 laipsnių A-ašyje |
mm |
325 (pasirinkti: 445) |
|
Atstumas nuo veleno centro iki kolonėlės kreipiamojo paviršiaus |
mm |
670 |
|
Veleno specifikacija |
mm |
150 |
|
Veleno kūgis |
-- |
BT40 |
|
Maksimalus suklio greitis |
RPM |
12000 |
|
Veleno variklio galia |
KW |
11/15 |
|
X/Y/Z greitoji traversa |
m/min |
36/36/36 |
|
Pjovimo padavimo greitis |
mm/min |
1-12000 |
|
Sukamojo stalo pavaros tipas |
-- |
Tiesioginis varymas |
|
Sukamojo stalo skersmuo |
mm |
500 |
|
Rotacinio stalo skersmuo |
mm |
700 |
|
Maksimali rotacinio stalo apkrova |
kg |
300 |
|
Įrankių žurnalas |
T |
24 |
|
Įrankio keitimo laikas |
s |
3 |
|
Maksimalus įrankio skersmuo (visas užpildymas / gretimas) |
mm |
70/120 |
|
Max.įrankio ilgis |
mm |
300 |
|
Max.įrankio svoris |
kg |
8 |
|
Mašinos svoris |
T |
7.5 |
|
Bendras mašinos dydis (L*P*A) |
mm |
2800*2500*2900 |
Standartinės mašinos detalės
Rotacinis darbo stalas
Standartiškai su sukamuoju stalu.
VALDYMO SISTEMA
Standartas: GSK980 / KND1000 valdymas
TAIVANO TIKSLIUS VERSTIS
1. Taivano velenas BT40 8000rpm
2. Išlaikytas dinaminio balanso ISO įvertinimo testas
TAIVANO ĮRANKIŲ ŽURNALAS
1.Taivano OKADA svirties 24 įrankių dėtuvė .
2. įrankio keitimo laikas tik 2-3 sekundes.
1 Garsaus prekės ženklo švino varžtas,
2. švino sraigtinis guolis naudojantSKF arba NACHIguolis,3. sukabinimasYCtiesiogiai prijungtas
TAIVANO PRECISION LINEAR BÖGIAI
1. Taivano didelio greičio ritininis linijinis kreipiamasis bėgis, padėties nustatymo tikslumas gali siekti μm klasę
TEPIMO SISTEMA
HERG Automatinis centralizuotas tepimo įrenginys.
PNEUMATINIAI KOMPONENTAI
Standartiškai suAirTACPneumatiniai komponentai
1. suŠneiderissaugos elektros komponentai
2. Quick kištukaskaip standartas
Taikymo scenarijai
Automobilių lengvųjų aliuminio dalių apdorojimas:Plačiai naudojamas lengvų automobilių aliuminio dalių gamyboje, įskaitant akumuliatorių korpusus, stebules ir variklio laikiklius. Aliuminio optimizavimo dizainas, skirtas AMC700, taip pat trys -padėties reguliavimo mechanizmai užtikrina pakankamą aliuminio medžiagų apdirbimo- storį be deformacijos reiškinio esant dideliems-stiprumo reikalavimams ir tenkina lengvų konstrukcijų poreikį automobilių srityje, susijusią su elektrinėmis transporto priemonėmis.
3C elektroninių aliuminio komponentų gamyba:Naudojamas apdoroti 3C elektronines aliuminio dalis, tokias kaip mobilieji telefonai, planšetiniai kompiuteriai ir aliuminio radiatoriai. Didelės spartos velenas ir anti Pridėta trijų-į-dviejų krypčių-sureguliuojama struktūra, skirta mažų-dydžių elektroniniams komponentams skirti skirtingų krypčių gręžimo skyles.
Orlaivių ir erdvėlaivių aliuminio dalių apdorojimas:Tinka apdoroti aviacijos ir kosmoso aliuminio komponentus, pvz., aliuminio lydinių konstrukcines dalis, orlaivių variklių priedus ir dronų rėmus. AMC-700 yra tikslus, gerai pakartojamas griežtai naudojant aliuminio-medžiagas, skirtas aviacijos ir erdvėlaivių{4}}dalių gamybai; Trijų{5}}taškų ir dviejų pozicijų nustatymo metodas buvo pritaikytas siekiant pagerinti sudėtingų paviršiaus plotų, dažniausiai atsirandančių ant lengvų aliuminio konstrukcijų, apdorojimo greitį.
Aliuminio formų gamyba:Mažų ir vidutinių aliuminio formų{0}}apdorojimas, įskaitant aliuminio įpurškimo{1}}formų-įdėklus, štampavimo-liejimo formą ir aliuminio formos pagrindą. Greitas{5}}pjovimas, didelio-našumo tikslumas – tai pažangiausia-technologija, galinti greitai suformuoti sudėtingas formos ertmes, kad sutrumpėtų antrinio apdorojimo laikas, kad pelėsių gamyba būtų efektyvesnė.
Individualus aliuminio dalių apdorojimas:Idealiai tinka mažoms -porinėms aliuminio dalių, pvz., aliuminio robotų komponentų aliuminio dekoratyvinių dalių aliuminio tiksliųjų instrumentinių gaminių, apdorojimui. 3 + 2 padėties nustatymo režimas gali suderinti apdorojimo lankstumą ir išlaidas; Aliuminio -optimize dizainas pritaikytas prie įvairių aliuminio lydinių pjovimo charakteristikų, mažinančių įrankių susidėvėjimą ir apdorojimo išlaidas.
DUK
K: Kokios yra pagrindinės aliuminio 5 ašių cnc frezavimo staklės AMC700 specifikacijos?
A: Darbo -gabalas Stalo dydis: 700 × 700 mm; Nominali keliamoji galia: 300 kg. X/Y/Z ašies judėjimas yra 700 × 750 × 500 mm, A-ašies sukimosi diapazonas ±120 laipsnių, C-ašis 360 laipsnių nuolatinis indeksavimas. Suklio greitis yra 40-12000 aps./min.; Greitosios eigos greitis: 65 mm/min; Padėties nustatymo tikslumas: ±0. 004mm (X/Y/Z); Pakartojamumo padėties nustatymo klaida:±0.003mm(A/C); Suklio variklio galia 11kW (pasirinktinai 33kW), įrankių dėtuvės talpa 24 stotys (pasirinktinai 32 stotys).
Kl.: Koks AMC700 pranašumas, palyginti su kitomis 3+2 penkių-ašių aliuminio apdirbimo mašinomis?
A: Ypatingas aliuminio dizainas: komplektuojamas su neprilimpančiu įrankių laikikliu, didelės-talpos slėgio oro-aušinimo sistema ir įtaisytu aliuminio-apdorojimo parametrų šablonu, kad būtų išspręstos tokios problemos kaip įrankio sukibimas apdorojant aliuminio medžiagas, paviršiaus įbrėžimai ar plonų{4}}sienos dalių deformacija. Jame yra didelio greičio-suklys ir jis buvo optimizuotas siekiant sumažinti aliuminio medžiagų sąnaudas, palyginti su standartinėmis-trimis-ir-dvomis mašinomis.
Kl.: kokias aliuminio medžiagas jis gali apdoroti ir ar gali apdoroti plonasienes aliuminio dalis?
A: daugiausia apdoroja 6061, 7075 ir 5052 aliuminio lydinius ir aliuminio -kompozitines medžiagas; Jie plačiai naudojami automobilių, 3C ir kosmoso srityse. Taip, jo 3+2 padėties nustatymo režimas ir anti-deformacijai atspari konstrukcija tam tikru mastu gali išvengti deformuotų plonasienių aliuminio komponentų poveikio apdorojimo tikslumui ir paviršiaus kokybei.
Kl.: kokios po{0}}pardavimo paslaugos teikiamos ir koks yra garantinis laikotarpis?
A: Garantijos terminas: 15 mėnesių; Svarbiausi komponentai yra velenas, sukamasis stalas ir CNC sistema, kuriai suteikiama dvejų{1}} metų garantija. Teikti 24-valandas-naktinį techninį palaikymą,-remontą vietoje, originalių dalių tiekimą nemokamai, operatoriaus mokymą apie aliuminio-3+2 programavimą ir prieš pristatymą atlikti patikrinimą prieš pristatymą. Pagal pageidavimą dalys jau buvo greitai pristatytos.
Kl.: kokie galios ir oro slėgio reikalavimai ir kaip išlaikyti mašiną ilgalaikiam- aliuminio apdorojimui?
A: Maitinimas: vardinė įtampa / dažnis=380V/50HZ; Oro slėgio diapazonas vidutiniam{2}}žemam / aukštam slėgiui šioje sistemoje. Kad įranga veiktų ilgą laiką, -aliuminio drožles reikia valyti kasdien; Reguliariai tikrinkite ir taisykite anti-adhezijos įtaisą; Pakeiskite pjovimo alyvą kartą per metus; Kasmet atlikti mašinos kalibravimą.
