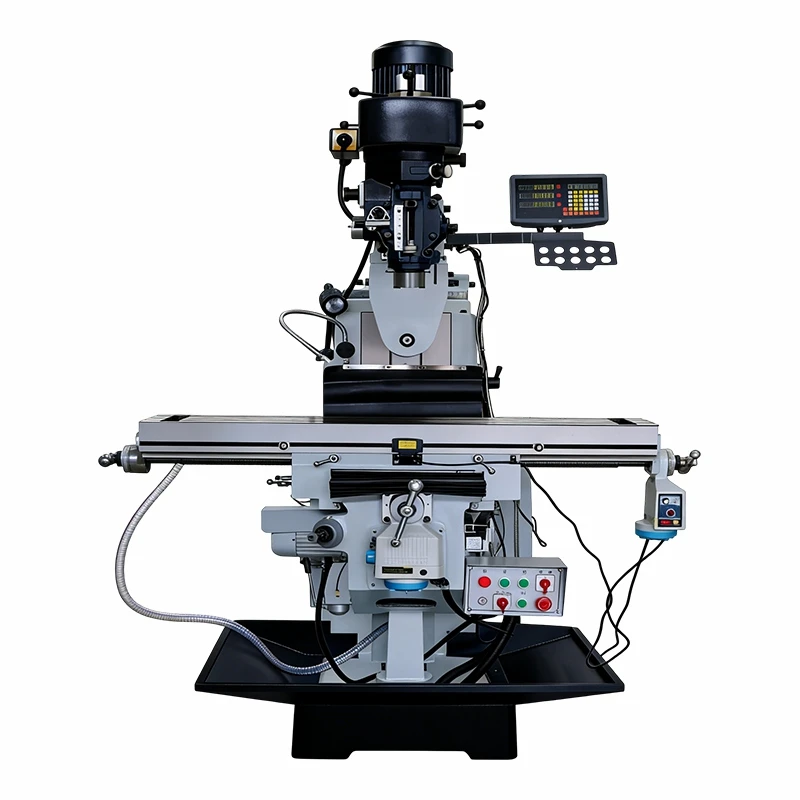

Metalo bokštelio frezavimo staklės

X6330 naudojamas labiau optimizuotas bokštinio{1}}suklio mechanizmas; todėl. Bokštelio galvutės sukimosi diapazonas yra ± 90 laipsnių abiem kryptimis horizontaliai, ji pakreipiama 45 laipsniais iš abiejų pusių priekyje arba užpakalyje, nereikalaujant-perkelti darbo{6}}padėtį. Bokštelinėje konstrukcijoje vienu metu gali tilpti keli įrankiai, skirti pakrauti visus darbo elementus per vieną operaciją; todėl ir tuo atveju krovinys iškraunamas tik vienu veiksmu. Taivane -pagaminta SCM-21 frezavimo galvutė ir NSK P4 guolis užtikrina didelį sukimosi standumą ir atsparumą dilimui; Suklio kūgį galima įsigyti kaip R8 arba ISO 40, o didžiausia veleno eiga yra 127 mm.

X6330 lova, darbo stalas ir kolona, ​​pagrįsta tvirta-didžia apkrova, pagaminta iš ketaus medžiagos, kuri buvo dirbtinai sendinta, kad būtų pašalintas vidinis įtempis ir pasiektas geras tvirtumas bei antivibracinės savybės. Y ir z-ašys naudoja langelio-kreipiamąją kryptį, konkrečiai x-ašies kreipiančiąsias su uodega; Darbinis stalas ir kreipiamieji bėgiai buvo apdoroti itin-aukštu garso-grūdinimo būdu (kietumas didesnis nei 50 HRC), taip pat smulkiu{10}}šlifavimu, siekiant pailginti jų tarnavimo laiką ir išlaikyti aukštą tikslumą. 305 x 1370 mm darbo stalo maksimali apkrova yra 400 kg, tai yra didesnė nei X6325; jame gali būti laikomi dideli metalo dirbiniai{16}}, pvz., maži formų pagrindai ir automobilių dalių priedai, nesideformuojant.

Staklės X6330 palaiko ir mechaninius, ir{1}}varomus judėjimo režimus, kad būtų galima tiksliai nustatyti padėtį ir greitai nustatyti. Jis turi X/Y/Z-ašies rankinį ir mechaninį tiektuvą, gali atlikti trijų-pakopų automatinį 0,04/0,08/0,15 mm/r padavimą ir įgalinti didelio-greičio judėjimo funkciją, kad sutrumpėtų neapdorotas laikas. Sistemos konstrukcijoje yra 3,75 kW galios aukšto slėgio siurblys ir aušintuvai, užtikrinantys tolygų šilumos paskirstymą įvairiose srityse, naudojant stabilaus veikimo būsenos reguliavimo mechanizmus. Suklio sukimosi greičio diapazonas yra 65–4500 r/min (bepakopis reguliavimas per 16 žingsnių esant 50 Hz), tinka įvairioms darbo sąlygoms, pjaustyti metalą ir pjaustyti.

Palyginti su kelių{0}}ašių apdirbimo centru ir dideliais-bokšteliais, X6330 pradinės investicijos ir eksploatavimo išlaidos yra 50 proc. mažesnės; todėl labiausiai tinka mažoms- ir vidutinėms-dydžioms metalo-apdirbimo įmonėms. Palaiko daugybę metalo-apdirbimo funkcijų, pvz., plokštum-frezavimo, griovelių-frezavimo, krumpliaračių{11}}pjovimo, skylių{12}}gręžimo; Taikoma įvairiems Meta Work{13}}gabalų apdorojimui. Pasirenkami priedai yra trijų matmenų atstumo jutikliai (DRO), galios padavimo įrenginiai, dalijimo įrankiai, besisukantys darbinių -gabalų laikikliai, oro traukos strypas ir kt., kurie gali išplėsti metalo apdirbimo taikymo sritį. Automatinė-centrinė tepimo sistema, skirta svarbioms mašinos sudedamosioms dalims apsaugoti ir taip sumažinti priežiūros išlaidas bei pagerinti ilgaamžiškumą.
