„Shandong TaoFong CNC Machine Tool Co., Ltd.“ yra viena iš pirmaujančių 5 ašių portalinio apdirbimo centro gamintojų ir tiekėjų Kinijoje, taip pat palaiko individualų aptarnavimą. Sveiki atvykę iš mūsų gamyklos nusipirkti aukštos kokybės 5 ašių portalinio apdirbimo centro. Galimas geras aptarnavimas ir priimtina kaina.

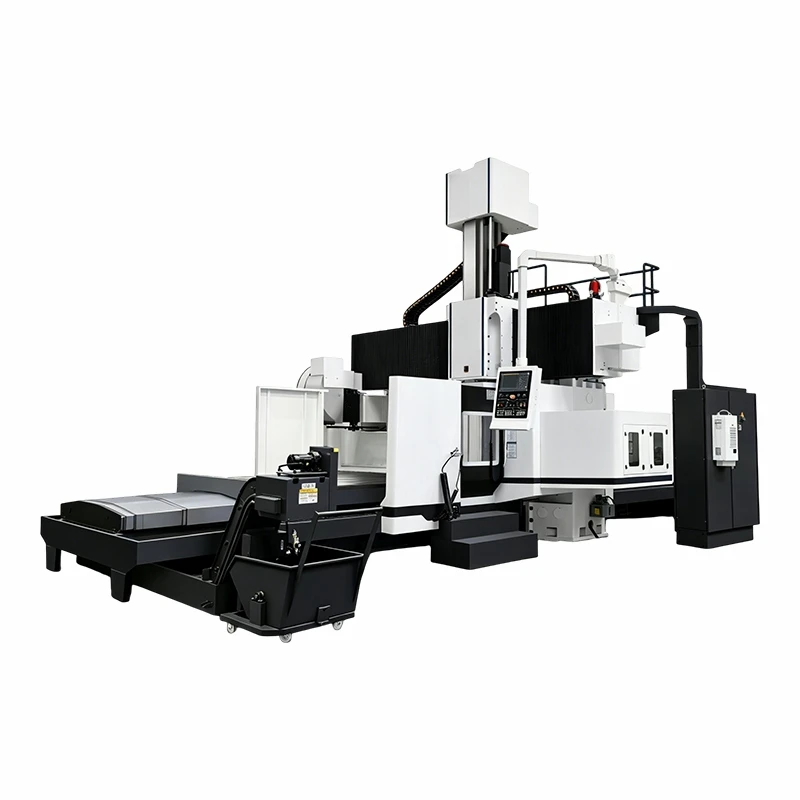

5 Axis Gantry apdirbimo centras GMU4027, kuris puikiai gali atlikti tikslias sudėtingų formų ar didelių tūrių apdorojimo užduotis. Istorijoje egzistuoja ne kaip trijų-dimensijų ar standartinis- portalo modelis; Jame yra dvi dvigubos-sukamos-kampinės frezavimo galvutės ir tilto tipo portalinės konstrukcijos, kurios išsprendžia svarbias problemas, susijusias su sudėtingo erdvės-paviršiaus preciziškumu, pasikartojančia suspaudimo klaida ir mažo-efektyvumo didelės-dydžio tikslios dalies apdorojimas naudojant išmaniąją temperatūros balanso sistemą. Apdoroja daugybę metalinių medžiagų, pvz., įprastą mažai{11}}anglį turintį plieną, legiruotą plieną, aliuminio lydinius, liejimo plieną, titano lydinius ir jų kompozitus; atitinka tikslius apdorojimo reikalavimus, taikomus šių programų aviacijos ir kosmoso, naujų{12}}energetinių transporto priemonių gamybai, greitųjų{13}} geležinkelių transportui ir ne{14}}
Produkto privalumai
Didelis-tikslus 5 ašių sujungimas ir integruoto apdorojimo galimybė
GMC2720 naudoja tikslią kintamosios srovės dvigubo -svyravimo kampo frezavimo galvutę, įskaitant A-ašį + -95 laipsnį ir C-ašį 360 laipsnių nepertraukiamai sukamą versiją, kuri pasiekė didžiausią ±0,0015 laipsnio pakartojamumo tikslumą[1][5]. Baigę užveržimą, dizainas gali atlikti penkių pusių operaciją; sudėtingas trimatis ruošinio apdorojimas; Ne{11}}apdorojimo laikas yra maždaug 50 % mažesnis nei trijų-ašių ar keturių{14}}ašių mašinos. Frezavimo galvutėse naudojami sukimo momento varikliai, skirti tiesioginiam varymui, ir kryžminiai{16}}ritininiai guoliai; Jie yra labai stabilūs sukimosi metu ir gali efektyviai atlaikyti dideles apkrovas, kad būtų užtikrintos geros dinaminės charakteristikos, nesukeliant paviršiaus defektų dėl nulinio-greičio-viršūnės būsenos problemos naudojant seną{19}}stiliaus technologiją.
Tipas Gantry Structure & Super Heavy{0}}Apkrova
Šiame konstrukcijoje naudojamas portalinis išdėstymas, kuris yra palankesnis lengvam-svoriui ir kompaktiškumui; be to, yra greitesnis dinaminis -servo-reagavimo greitis. Numatyta didelė 2300x4000 mm darbo erdvė, kuri gali atlaikyti iki 12 tonų; Trijų koordinačių ašių važiavimo atstumas yra 4000 * 2700 * 1000 mm, o portalo dydis yra 2700 mm x 1200 mm. Pagrindinės šio projekto dalys yra sijos, tiltų rėmai ir lovos, visos pagamintos iš aukštos kokybės dervos gaminių; Gamyboje kaip žaliavą naudojant kvalifikuotą HT300 pilkąjį ketų, galima pagerinti apdorojimo savybes.
Sumanus terminis balansas ir galingas{0}}sunkus pjovimas
Sumontuotas 30 kw didelio sukimo momento elektrinis velenas (pasirinktinai 54kw); Maksimalus suklio apsisukimų dažnis gali siekti iki 10 000 aps./min., o mažas greitis – nepertraukiamas veikimas ilgą laiką. Suklis aušinamas priverstine cirkuliacija, naudojamas alyvos{5}}dujų tepimo metodas, skirtas palaikyti žemesnę temperatūrą ir užtikrinti stabilų veikimo patikimumą. Šiame projekte pritaikyta kolonos-tipo šiluminės ekranavimo-stulpelio-srities temperatūros{10}}kontrolės sistema, siekiant sumažinti geometrinius nuokrypius, atsirandančius dėl temperatūros pokyčių arba mašinos komponentų susidėvėjimo, naudojant lazerinio-on-matavimo linijas ir erdvės{13}}klaidos{14}technologijas. Paprastai jis tiekiamas su 24 stočių svirties{17}}tipo įrankių dėtuve (pasirenkama 32 stotys), o įrankio{19}}keitimo greitis pasiekia net dvi{20}}taškas-aštuonias sekundes vienam vienetui.
Sumanus veikimas ir universalus suderinamumas
Jame sumontuota didelio našumo -CNC sistema (pasirinktinai Fanuc-31B-Siemens-Micro Eight), palaikanti kelių ašių operacijas, RTCP technologiją taip pat galima naudoti kartu su DNC realaus-laikio valdymo funkcija, kai programa redaguojama neprisijungus. Yra modulinis įrenginio dizainas su galimomis parinktimis, įskaitant automatinę įrankių -nustatymų sistemą, didelės galios dulkių- pašalinimo sistemą; Ir robotų automatinio įkėlimo-ir-iškrovimo sistemos, atitinkančios skirtingus apdorojimo reikalavimus. Jis gavo CE, ROHS ir ISO9001 sertifikatus, OPC UA yra atviro standarto sąsaja, skirta lengvai suderinti išmaniąją dirbtuvių valdymo sistemą ir gamyklos MES sistemą.
Gaminio pagrindiniai techniniai parametrai
|
SPECIFIKACIJOS |
Vienetai |
GMU4027 |
|
X-ašies judėjimas |
mm |
4000 |
|
Y-ašies judėjimas |
mm |
2700 |
|
Z-ašies judėjimas |
mm |
1000 |
|
Atstumas nuo veleno nosies iki stalo paviršiaus |
mm |
250-1250 |
|
Atstumas tarp dviejų stulpelių |
mm |
2700 |
|
Darbo stalo dydis |
mm |
2300*4000 |
|
Maksimali darbo stalo apkrova |
kg |
12000 |
|
T-lizdas (plotis-Nr.-atstumas) |
mm |
11-28*200 |
|
Veleno kūgis |
-- |
HSK-A63 (opt. HSK-A100) |
|
Maksimalus suklio greitis |
aps./min |
18 000 ( opt. 10 000 ) |
|
Pagrindinė variklio galia |
kW |
30 ( 54 parinktis ) |
|
Suklio sukimo momentas |
N.m |
72/85 (opt. 200/240) |
|
Max.Swing/sukimosi greitis |
aps./min |
A=60 C=60 |
|
Maksimalus sukimosi/sukimo momentas |
N.m |
A=1060 C=1350 |
|
Laikymo jėga |
N.m |
A=4000 C=4000 |
|
Svyravimo/sukimosi kampas |
laipsnį |
A=±110 C=±360 |
|
Greitas padavimo greitis (X/Y/Z) |
mm/min |
12000/12000/10000 |
|
Pjovimo padavimo greitis (X/Y/Z |
mm/min |
1-8000/1-8000/1-8000 |
|
Padėties nustatymo tikslumas (XY/Z) |
mm |
0.015 |
|
Pakartotinis padėties nustatymo tikslumas (XY/Z) |
mm |
0.01 |
|
Bendra galia |
kVA |
110 |
|
Mašinos svoris |
kg |
44000 |
|
Bendri matmenys (L*P*A) |
mm |
12840*7370*6770 |
Standartinės mašinos detalės
MAŠINŲ KONSTRUKCIJA
Didelio stiprumo aukštos kokybėsHT300ketaus
VALDYMO SISTEMA
Standartas: sintec valdymo sistema
TAIVANO TIKSLIUS VERSTIS
1. Taivano verpstė
2. Išlaikytas dinaminio balanso ISO įvertinimo testas
TAIVANO ĮRANKIŲ ŽURNALAS
1.TaivanasOKADA rankena 24 įrankių dėtuvė .
2. įrankio keitimo laikas tik 2-3 sekundes.
1 garsaus prekės ženklo švino varžtas,
2. sraigtinis guolis naudojant SKF arba NACHI guolį,
3. jungtis YC tiesiogiai prijungta
TAIVANO PRECISION LINEAR BÖGIAI
1. Taivano didelio greičio ritininis linijinis kreipiamasis bėgis, padėties nustatymo tikslumas gali siekti μm klasę
TEPIMO SISTEMA
HERGAutomatinis centralizuotas tepimo įrenginys .
PNEUMATINIAI KOMPONENTAI
Standartiškai suAirTACPneumatiniai komponentai
1. su Schneider saugos elektriniais komponentais
2. Standartiškai greitas kištukas
Kiekviena mašina išlaikė Renishaw lazerinio interferometro ir rutulinio strypo testavimą
Taikymo scenarijai
Orlaivių ir kosmoso komponentų apdorojimas:Jis dažniausiai naudojamas apdorojant orlaivių sparnų sijas, fiuzeliažo rėmus, variklių korpusus ir turbinų mentes, pagamintus iš titano lydinių ir aukštos temperatūros lydinių su sudėtingais erdviniais lenktais paviršiais. GMC2720 turi penkių-ašių derinį, kuris užtikrina tikslų padėties nustatymo tikslumą, kad būtų užtikrinta aviacijos ir kosmoso dalių kokybė; todėl jis tinka šiai programai.
Naujos energijos įrangos gamyba:Taikoma apdirbant naujas -energetinės transporto priemonės integruotas liejimo dalis, įskaitant akumuliatorių dėklus ir kėbulo rėmus; Taip pat tinka vėjo energijos įrangai, pvz., vėjo-elektros-stebulėms ir pavarų dėžėms. Didelė apkrovos-atlaikomoji galia ir penkių-ašių apdorojimo galimybė, kuri gali integruoti įvairius komponentus, kad pagerintų produktų našumą ir kokybę.
Aukščiausios{0}}formos formų gamyba:Tinka apdirbti dideles ir labai{0}}tikslias formas, įskaitant automobilių dangtelio formas, dideles įpurškimo formas ir tikslias-liejimo formas. Naudojamas penkių-jungčių sujungimo mechanizmas, siekiant vienu metu atlikti kelių kampų formavimo-ertmės operacijas ir kitus aspektus, taip pat supaprastinti nebrangų{5}}automatizavimą naudojant šias technologijas.
Jūrų inžinerija ir geležinkelių transportas:Naudojamas jūrinių variklių priedams, laivų korpusų konstrukcijoms, greitųjų{0}} bėgių vežimėliams ir bėgių laikikliams apdoroti. Tilto tipas Konstrukcija ir geras stabilumas, kad būtų galima saugiai susidoroti su sunkiomis, didelėmis dalimis; Jis taip pat tinka dulkėtoms dirbtuvėms, kuriose yra didesnė drėgmė.
Itin tikslus{0}}priskirtas apdorojimas:Tinka sudėtingų dalių, įskaitant medicininės įrangos implantatorius, tiksliųjų mašinų komponentus ir branduolinės energijos priedus, apdirbimui mažomis-partinėmis ir{1}}įvairių{1}}įvairių specialios paskirties-dalių. Penkių-ašių lankstumas, didelis tikslumas gali apdoroti sudėtingas įvairių dalių formas; Gali sumažinti masinės-gamybos ir produktų kokybės gerinimo išlaidas.
DUK
K: Kokios yra pagrindinės 5 ašių portalinio apdirbimo centro GMU4027 specifikacijos?
A: Darbo{0}}gabalo matmenys yra 2300 x 4000 mm, o krovinio svoris gali siekti daugiau nei 12 tonų. X/Y/Z ašies eiga yra 4000 × 2700 × 1000 mm, platformos plotis 2700 mm, pravažiavimo aukštis 1250 mm. Suklio apsisukimų dažnis yra 40-18000 aps./min.; Padėties nustatymo klaida<±0.006 mm/500mm; AC-axis return-to-zero deviation ≤±0.0015 degrees.
Kl.: koks yra tilto{0}}tipo portalo struktūros pranašumas, palyginti su tradicine-dviejų kolonų struktūra?
A: Tilto{0}}tipo portalo struktūra Palengvina pagrindinius judėjimo komponentus; reikia palyginti mažos pavaros galios ir pasižymi greitu dinaminiu servo našumu. Be to, jis yra palyginti mažo dydžio, gerai išnaudoja erdvę; Didinant staklių standumą ir tikslumą bei lengvesnį montavimą ir transportavimą.
K: Kokias medžiagas jis gali apdoroti ir kaip užtikrinti 5 ašių sujungimo tikslumą?
A. Visų pirma jis apdoroja metalines medžiagas, įskaitant anglinį plieną, legiruotą plieną, titano lydinius, liejimo metalus ir kt., ir gali apdoroti kai kurias didelio stiprumo kompozitines medžiagas. Naudojant sukimo momento variklį, tiesiogiai varomą frezavimo galvutės, turinčios įmontuotą lazerinį padėties nustatymo įtaisą ir klaidų taisymo funkcijas; Reguliarus kelių dalių sujungimo tarpų matavimas užtikrina aukštą penkių-ašių sujungimo tikslumą.
Kl.: kokios teikiamos po{0}}pardavimo paslaugos ir koks garantinis laikotarpis?
A: Standartinis garantinis laikotarpis yra dveji metai; šios mašinos sukliui, AC Swing{0}}kampo frezavimo galvutei ir CNC sistemai taikoma trejų{1}} metų garantija. Siūlykite techninę pagalbą internetu 24 valandas per parą ir atlikite remontą vietoje per 48 valandas; pateikti originalias atsargines dalis; nemokamos operatorių mokymo paslaugos; atlikti vaizdo įrašų prieš-įdiegimą patikrinimą. Išsiųskite dalis per 72 valandas ir nedelsdami suteikite montavimo paslaugą vietoje (mokama paslauga).
Kl .: koks yra bendras mašinos dydis ir svoris bei kokie galios reikalavimai?
A: apytiksliai 12840x7370x6770 mm dydžio, o bendrasis svoris beveik 44 tonos. Galios poreikis yra 380 V / 50 Hz, o oro slėgio reikalavimas yra 6 Kgf/c, tinkamas didelės apimties dirbtuvėms įrengti ir ilgalaikiam{9}} nepertraukiamam veikimui.
