Shandong TaoFong CNC Machine Tool Co., Ltd. yra viena iš pirmaujančių tck63 nuožulnių lovų cnc tekinimo staklių gamintojų ir tiekėjų Kinijoje, taip pat palaiko individualų aptarnavimą. Kviečiame čia iš mūsų gamyklos nusipirkti aukštos kokybės tck63 nuožulnios lovos cnc tekinimo stakles. Galimas geras aptarnavimas ir priimtina kaina.

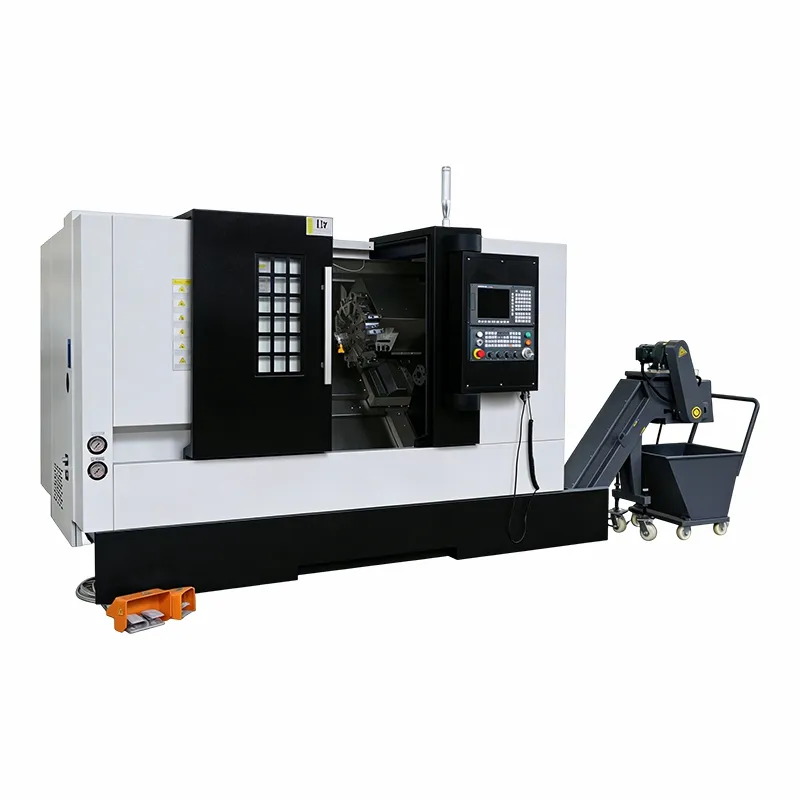

TCK63 Slant Bed CNC tekinimo staklės yra efektyvios didelės-talpos, vidutinio-ar didesnio našumo horizontalios nuožulniosios lovos CNC tekinimo staklės, naudojamos tikslioms mechaninėms dalims, pvz., cilindrui, kūgiams, netaisyklingiems išlenktiems paviršiams ir kelių sriegių varžtams{4}} apdoroti. Jame yra 45-laipsniai pastorintas integruotas pasviręs sluoksnis, kuris išplečia apdorojimo plotą, pagerina suklio sukimo momentą, prideda išmanią automatinio valdymo sistemą, kuri išspręstų tokias problemas kaip nepakankamas apdorojimo diapazonas, mažos-apkrovos galimybės ir prastas lustų-pašalinimo efektas dėl mažų pasvirusių lakštų{11}}. Labai -stiprus ketaus gaminys, sutvirtintas iš vidaus, kurį galima apdoroti įvairiems plačiai naudojamiems metalams, įskaitant, bet tuo neapsiribojant, anglinį plieną, nerūdijantį plieną, aliuminio lydinius, žalvarį, ketus ir kai kuriuos aukštos -rūšies legiruotus plienus. Jis siūlo patikimas, tikslias ir greitas -tekinimo paslaugas vidutinio- ir didelio masto{18}} tikslioms gamybos įmonėms, automobilių dalių gamybos serijoms, aviacijos ir erdvėlaivių priedų apdorojimui, sunkiųjų mašinų komponentų gamybai, formavimo ir priedų procesams, integruotiems su stipria galios funkcija, dideliu tikslumu, nuožulnios lovos funkcijomis.

Produkto privalumai

45 laipsnių sustorėjęs integruotas pasvirusias lova ir puikus tvirtumas

TCK63 turi išskirtinę savybę: stora, integruota konstrukcija, skirta 45 laipsnių kampo platformai, kuri suteikia išplėstą skersinį-pjūvio plotą ir patobulintą jėgos pasiskirstymą, palyginti su mažo kampo platformomis. Aukštos-kokybės ketaus dalis po trijų dirbtinio senėjimo procedūrų, kad būtų pašalintas visas vidinis įtempis, ilgą laiką gali stabiliai veikti didelės apkrovos sąlygomis, nepakenkiant lygumo tikslumui. svoris yra 5000 kg. Jis užtikrina tvirtą atramą stabiliai apdirbant sunkius{10}}gabalus ir apsaugo nuo apdirbamų{11}}gabalų deformacijos, kuri gerokai viršija mažų pasvirusių tekinimo staklių laikomąją galią.

Efektyvus gravitacijos lustų pašalinimas ir nuolatinis apdorojimas

Plokščios-tekinimo staklės dažnai kaupia drožles ir turi apdirbimo tikslumo problemą; Tačiau dėl 45 laipsnių nuolydžio- sluoksnio struktūros jis gali pašalinti drožles pagal gravitaciją-. Pjovimo proceso metu drožlės ir aušinimo skystis natūraliai teka į įmontuotą-automatinį drožlių transporterį dėl gravitacijos, taip išvengiant drožlių kaupimosi ant darbastalio ir kreipiamųjų dalių bei besisukančių dalių; Rankinio valymo laikas sutrumpintas 85%, nuolat automatizuota sistema, kad trigubai padidėtų įrankių tarnavimo laikas; Taip pat gali labai padidinti gamybos našumą ir proceso stabilizavimą.

Didelis tikslumas ir galingas automatinis veikimas

Įrengta didelio{0}}našumo CNC sistema (standartinis GSK980TDc, pasirenkamas Siemens, FANUC arba Mitsubishi), galintis automatiškai programuoti, tikrinti programas, atlikti parametrų laikymo įrenginius,{2}}svetainėje modifikuoti ir t. 12-padėčių servo-bokštelis gali efektyviai veikti dideliu greičiu, naudojant minimalų mašinos-laiką. 15-18,5 kW, 40–4 000 aps./min. kintamo dažnio Jis puikiai pritaikomas prie įvairių CNC staklėmis apdorojamų detalių, pvz., lengvųjų metalų lydinių, vidutinio dydžio aliuminio lydinių, sunkesnių{20}}apkrovų{22}}didelio stiprumo legiruotojo plieno medžiagų. Tiekimo sistema yra tiesiogiai sujungta per pakrautą didelio tikslumo rutulinį varžtą su servo varikliu, o jos padėties tikslumas pasiekė ±0,01 mm abiem X/Z kryptimis; Pakartojamumo padėties nustatymo paklaida yra ne didesnė kaip ± 0,006 mm, palyginti su šia verte.

Ergonomiškas dizainas ir lengva priežiūra

45{1}}laipsniai pasvirusi-lova. Dizainas optimizuoja ergonomiką, kad operatorius galėtų lengvai pasiekti mašinos darbo zoną, įrankių bokštelį ir valdymo skydelį ilgesnį laiką dirbant be nuovargio. Pridėtas pilnas korpuso saugus apsauginis dangtelis su įmontuota -saugos-užrakinimo funkcija, siekiant užtikrinti darbuotojų saugumą ir užkirsti kelią gedimams dėl pjovimo sieros, prasiskverbiančios alyvos ar šiukšlių. Automatinė centrinė tepimo sistema turi fiksuotą-tašką kiekybiškai įvertintą alyvos funkciją, skirtą kreipiančiosioms dalims, rutuliniams varžtams ir kt., kad sumažintų susidėvėjimą ir priežiūros išlaidas. Modulinis dizainas ir išmanusis trikčių{11}}signalizacijos funkcija pagerina trikčių šalinimą; Kompaktiška konstrukcija sutaupė daugiau nei 20 % dirbtuvės vietos, palyginti su įprastomis plokščiomis tekinimo staklėmis, skirtomis toms pačioms apdorojimo specifikacijoms.

Gaminio pagrindiniai techniniai parametrai

SPECIFIKACIJOS	Vienetai	TCK63	TCK63Y
Pasisupkite virš lovos	mm	630	630
Pasukite per kryžminę čiuožyklą	mm	420	420
Maks. ruošinio ilgis	mm	1000/1500/2000/3000	1000/1500/2000/3000
Maks. pjovimo skersmuo	mm	420/480	420/480
Veleno anga	mm	105	105
Verpstės nosies tipas	-	A2-11	A2-11
Suklio greičio žingsniai	-	Bepakopis	Bepakopis
Suklio sūkių diapazonas	aps./min	50-2000	50-2000
Chuck	-	12 colių tuščiaviduris hidraulinis griebtuvas	12 colių tuščiaviduris hidraulinis griebtuvas
X ašies judėjimas	mm	270	300
Y ašies judėjimas	mm		±50
Z ašies judėjimas	mm	1000/1500/2000/3000	900/1400/1900/2900
X ašies greitoji eiga	m/min	12	12
Y ašies greitoji eiga	m/min		12
Z ašies greitoji eiga	mm/min	16	16
Pagrindinė variklio galia	kw	15/18.5	15/18.5
Bokštelio tipas		Servo bokštelis 12 padėtis	12 stočių galios bokštelis su Y ašimi
Bokštelio modelis			BMT55-ER32
Tailstock plunksna smailėjanti	-	MT5	MT5
Tailstock bazinė kelionė	mm	900/1400/1900/2900	900/1400/1900/2900
Kreipiamojo bėgio tipas	-	Nuožulnios lovos linijinis bėgis
Mašinos svoris	kg	5000/6000/7000/9000	7000/8000/9000/11000

Standartinės mašinos detalės

INTEGRALI LIEJIMO STRUKTŪRA

1. Didelio stiprumo aukštos kokybės vientisas ketus.
2. Priimkite 30 laipsnių nuožulnios lovos liejimą

VERČIŲ VIENETAI

Standartinis: Kinijoje žinomas veleno blokas, bepakopis veleno greitis 4500 aps./min

LINIJAS BEIGIMAS

Standartas: TaivanasHIWIN kamuolyslinijiniai bėgiai.

VARŽTAS

Standartas:Nankinas/TaivanasVaržtas naudojantSKF guolis.

CNC VALDYMO SISTEMA

Standartas: GSK 988TA valdiklio sistema.

HIDRLINIS Griebtuvas

1. Standartas: A2-6 velenas su 8 colių tuščiaviduriu hidrauliniu griebtuvu.

SERVO TURETAS

Standartiškai su 8 padėčių servo bokšteliu

TEPIMO SISTEMA

HERGAutomatinis centralizuotas tepimo įrenginys .

ELEKTROS KOMPONENTAI

StandartinisŠneideriselektriniai komponentai.

BANDYMAS

Kiekviena mašina praėjoRenishaw lazerinis interferometro tyrimas

Taikymo scenarijai

01/

Masinė automobilių dalių gamyba:Plačiai taikoma didelės apimties -vidutinės ir didelės masės{1}} automobilių dalių, įskaitant variklio alkūninius velenus, transmisijos pavaras, stabdžių diskus ir važiuoklės komponentus, gamybai. TCK63 dalis pasižymi dideliu tikslumu ir greitu-įrankio-nuskaitymo-pakeitimo greičiu, kad būtų užtikrintas sklandus lustų išmetimo efektyvumas, užtikrinantis nepertraukiamą ir geros kokybės naujų energiją naudojančių transporto priemonių gamybą. Sunkios-apdorojimo savybės gali sumažinti gamybos ciklą ir darbo sąnaudas didelės apimties{10}}gamyboje.

02/

Orlaivis ir tikslusis komponentų apdorojimas:Taikoma aviacijos ir kosmoso priedams, įskaitant orlaivių variklių dalis, hidraulines jungtis ir tiksliųjų prietaisų komponentus, apdoroti. Didelis-padėties nustatymas, patikimas našumo rekordas; Jis gali būti naudojamas sudėtingiems lenktiems paviršiams apdoroti, siekiant užtikrinti detalių apdirbimo tikslumą ir atitikti griežtus aviacijos ir tikslios gamybos reikalavimus.

03/

Sunkiosios mašinos ir liejimo priedų apdorojimas:Naudojamas sunkiosios įrangos dalims apdoroti, įskaitant didelius velenus, guolius ir įvorių dalis, taip pat masinei gamybai skirtus formų komponentus, tokius kaip formų kotai, formų įvorės ir kreiptuvai. TCK63 turi puikų konstrukcinį dizainą, suteikiantį pakankamai vietos saugiai ir patikimai apdoroti kietas medžiagas, kad būtų galima pasiekti didelio-tikslumo dalis; Tai taip pat gali sumažinti apdorojimo etapų skaičių padidinus gamybos efektyvumą.

04/

Vidutinis-Paketinis ir tinkintas tikslus apdorojimas:Tinka vidutiniam-standartinių metalinių dalių paketiniam apdorojimui ir mažoms nestandartinių metalo gaminių-partijoms apdoroti; Tipiški pavyzdžiai yra pramoninių siurblių velenai, vožtuvų komponentai ir medicinos įrangos dalys. Lengvas programavimas, automatinis veikimas ir didelis{4}}tikslumas gali patenkinti įvairius apdorojimo poreikius; Tai gali sumažinti gamybos laiką, pagerinti gaminio kokybę.

05/

Vidutinės{0}}–-didelės tiksliosios gamybos dirbtuvės:Idealiai tinka vidutinio{0}}ir{1}}didelio tikslios gamybos įmonėms ir dirbtuvėms, atliekančioms didelio-tikslumo, sunkias{3}}tekinimo užduotis; Sumanus automatizavimas, greitas geležies drožlių valymas ir kompaktiška konstrukcija pagerina bendrą gamybos efektyvumą ir sumažina darbo sąnaudas.

DUK

K: Kokios yra pagrindinės TCK63 Slant Bed CNC tekinimo staklių specifikacijos?

A: Didžiausias lovos svyravimas yra 630 mm, o pjūvis gali būti nuo 500 iki 3000 mm, pasirinktinai. Suklio greičio diapazonas: 40{10}}4 000 aps./min. (bepakopis greičio reguliavimas), padėties nustatymo tikslumas ±0,01 mm (X/Z kryptis); Pakartotinio padėties nustatymo tikslumas ±0,006 mm; Griebtuvo vidinio skersmens matmuo; 10 colių (standartinis) hidraulinis griebtuvas. X, Z ašies judesių diapazonas: 300mm/1000-3000mm (reguliuojamas pagal pjūvio ilgį). Grynojo svorio diapazonas: 5000-9000 kg ; Pagrindinė variklio galia: 15 - 18.5 kWe.

K: Kuo skiriasi TCK63 ir TCK56 nuožulnios lovos tekinimo staklės?

A: Kalbant apie valdymo diapazoną, talpos apkrovą; Galia, TCK63 buvo padidintas daugiau nei TCK56, taip pat padidina savo veleno skylės dydį nuo 80 mm, palyginti su TCK56, kuris siekia iki 80 mm. Dėl didesnio neto svorio ir stiprumo jis labiau tinkamas didelio masto-sunkiems-vidutinio{8}}ir-didelių{10}}dydžių komponentų apdorojimui; TCK56 yra skirtas mažesnio ar vidutinio{12}}dydžio tiksliam dalių apdorojimui.

Kl.: kokias metalines medžiagas jis gali apdoroti ir ar jis gali apdoroti sudėtingą lenktą paviršių ir daugiasriegias dalis?

A: Jis gali apdoroti anglinį plieną, nerūdijantį plieną, aliuminio lydinius, žalvarį, ketų -geležį, aukštos-kokybės legiruotą plieną ir kt., šiandien dažniausiai naudojamas medžiagas metalinių dalių gamybai. Jį sudaro labai-tiksli CNC sistema, 12-pakopų servobokštelis, galintis atlikti linijinius, kampinius ir parabolinius judesius; Ekscentrinio griovelio sudėtingo lenkto paviršiaus apdorojimo efektyvumą padidina daug sriegių (metrinis, colis, modulis, diametro žingsnis).

Kl.: kokios po{0}}pardavimo paslaugos teikiamos ir koks yra garantinis laikotarpis?

A: Standartinis garantinis laikotarpis yra vieneri metai; be kita ko, velenui, varikliui, CNC sistemai ir bokšteliui reikalinga trejų{0}} metų garantija. Visą parą teikiame--internetinė techninė pagalba, problemų-sprendžiantys vaizdo įrašai, originalių atsarginių dalių tiekimas ir nemokamos--nemokamos-veikimo vietoje-ir-programavimo mokymo paslaugos; be to, siūlome mokamą{10}}remonto svetainėje paslaugą.

Klausimas: Ar jis tinka tikslios gamybos įmonėms ir kokie yra galios reikalavimai?

A: Taip, jo didelis tikslumas, didelė talpa ir stabili darbo būsena tinka tiksliosios gamybos įmonėms ir vidutinėms{0}}–-didelėms dirbtuvėms. 380 V / 50 Hz įtampos maitinimo šaltinis, tinkantis daugelio pramonės šakų darbo vietoms. 15-18,5 kW didelio-našumo variklis, galintis varyti pagrindinę besisukančią dalį vidutinės{10}}didelės apkrovos taikymo aplinkoje, užtikrinantis tikslų apdirbimą esant dideliems matmenų tikslumo apribojimams gamybos proceso metu.
